Заметки k8s

Конспекты по Kubernetes с объяснениями основных концепций и компонентов.

Официальная документация

Всегда актуальная информация доступна в официальной документации Kubernetes

Архитектура Kubernetes​

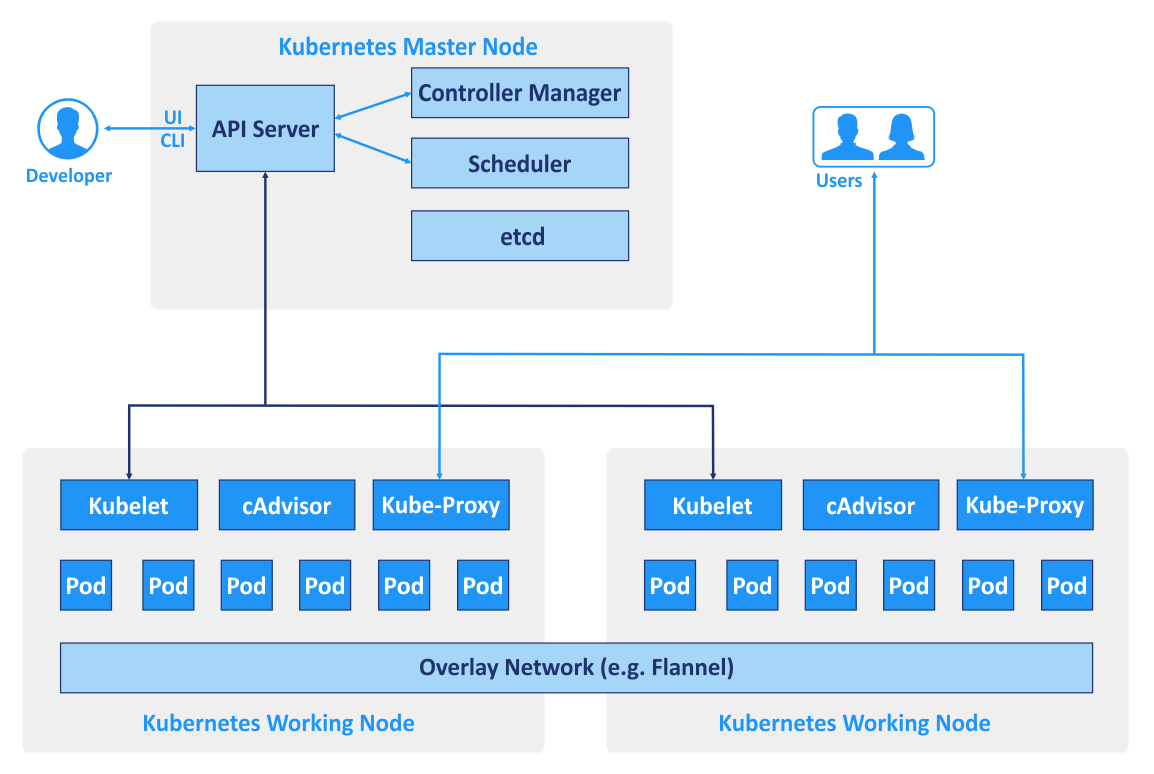

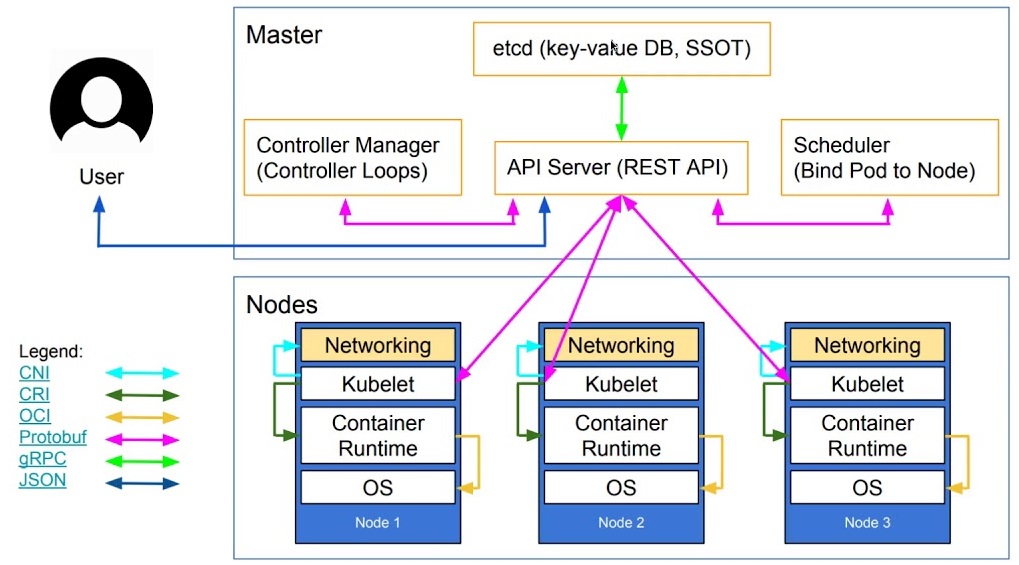

Ниже собрал диаграммы(схемы) компонентов Kubernetes из различных источников: Kubernetes Architecture Kubernetes Architecture Kubernetes Architecture Kubernetes Architecture Kubernetes Architecture

Компоненты Control Plane (Master Node)​

Control Plane управляет состоянием кластера и принимает глобальные решения о планировании подов.

API Server (kube-apiserver)​

Центральный компонент кластера - основная точка входа для всех REST-запросов.

Функции:

  • Аутентификация и авторизация пользователей
  • Валидация и мутация запросов
  • Сериализация объектов в etcd
  • Обслуживание REST API для всех операций кластера

Scheduler (kube-scheduler)​

Планировщик подов - определяет оптимальную ноду для размещения нового пода.

Алгоритм работы:

  1. Фильтрация доступных нод по требованиям пода
  2. Ранжирование подходящих нод по различным критериям
  3. Назначение пода на ноду с наивысшим рейтингом

Факторы планирования:

  • Доступные ресурсы (CPU, память)
  • Политики размещения и anti-affinity
  • Taints и tolerations
  • Node selectors

Controller Manager (kube-controller-manager)​

Управляющий демон - запускает контроллеры, которые регулируют состояние кластера.

Основные контроллеры:

  • Node Controller - отслеживает состояние нод
  • Replication Controller - поддерживает нужное количество реплик
  • Endpoints Controller - связывает Services и Pods
  • Deployment Controller - управляет развертываниями

etcd​

Распределенное хранилище ключ-значение - база данных кластера.

Особенности:

  • Хранит все манифесты и состояние кластера
  • Требует кворум для работы (нечетное количество экземпляров)
  • Обеспечивает консистентность данных
  • Поддерживает снэпшоты для восстановления

Компоненты Worker Node​

Worker Node выполняют фактическую работу по запуску приложений.

Pod​

Базовая единица развертывания в Kubernetes - группа из одного или нескольких контейнеров.

Особенности:

  • Контейнеры в поде разделяют сетевое пространство и хранилище
  • Имеют общий IP-адрес и могут общаться через localhost
  • Всегда планируются и выполняются на одной ноде
  • Эфемерны - могут быть созданы, уничтожены и пересозданы

Kubelet​

Агент узла - основной компонент на каждой worker ноде.

Функции:

  • Получает спецификации подов от API сервера
  • Управляет жизненным циклом подов на ноде
  • Отправляет отчеты о состоянии нод и подов в API сервер
  • Выполняет проверки работоспособности (health checks)
  • Управляет томами (volumes)

Kube-proxy​

Сетевой прокси - обеспечивает сетевую связность для сервисов.

Функции:

  • Управляет правилами сетевой маршрутизации на узле
  • Реализует балансировку нагрузки для сервисов
  • Поддерживает различные режимы: iptables, IPVS, userspace
  • Обеспечивает доступность сервисов через ClusterIP, NodePort, LoadBalancer

Container Runtime​

Среда выполнения контейнеров - программное обеспечение для запуска контейнеров.

Поддерживаемые среды:

  • containerd - легковесная, высокопроизводительная
  • Docker Engine - популярная, но более тяжеловесная
  • CRI-O - оптимизированная для Kubernetes

Дополнительные компоненты (Add-ons)​

Необязательные компоненты для расширения функциональности кластера:

  • CNI плагины (Calico, Flannel, Weave) - сетевое взаимодействие
  • RBAC - контроль доступа на основе ролей
  • DNS (CoreDNS) - разрешение имен внутри кластера
  • Dashboard - веб-интерфейс управления
  • Ingress Controllers - управление внешним трафиком

Основные объекты Kubernetes​

Иерархия: Deployment → ReplicaSet → Pod​

Декларативный подход - описываем желаемое состояние, а не последовательность действий.

Deployment - высокоуровневый объект для управления приложениями:

  • Создает и управляет ReplicaSet
  • Обеспечивает декларативные обновления
  • Поддерживает стратегии развертывания (Rolling Update, Recreate)
  • Позволяет откатываться к предыдущим версиям

ReplicaSet - обеспечивает заданное количество реплик подов:

  • Создается автоматически Deployment
  • Контролирует количество запущенных подов
  • Заменяет неисправные поды

Pod - минимальная единица развертывания:

  • Содержит один или несколько контейнеров
  • Имеет уникальный IP-адрес в кластере
  • Разделяет хранилище между контейнерами

Пример Deployment​

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
  namespace: default
  labels:
    app: nginx
spec:
  replicas: 3
  strategy:
    type: RollingUpdate
    rollingUpdate:
      maxUnavailable: 1
      maxSurge: 1
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginxdemos/hello:0.2
        ports:
        - containerPort: 80
          name: http
        livenessProbe:
          httpGet:
            path: /
            port: 80
          initialDelaySeconds: 30
          periodSeconds: 10
        readinessProbe:
          httpGet:
            path: /
            port: 80
          initialDelaySeconds: 5
          periodSeconds: 5
        resources:
          limits:
            cpu: "500m"
            memory: "128Mi"
          requests:
            cpu: "250m"
            memory: "64Mi"

Service​

Абстракция для доступа к подам - обеспечивает стабильную точку входа к набору подов.

Проблемы, которые решает Service:

  • Поды имеют эфемерные IP-адреса
  • Поды могут быть пересозданы в любой момент
  • Необходимость балансировки нагрузки между репликами

Типы Service:

ClusterIP (по умолчанию)​

  • Внутренний IP кластера
  • Доступен только внутри кластера
  • Используется для межсервисного взаимодействия

NodePort​

  • Открывает порт на всех нодах кластера
  • Диапазон портов: 30000-32767
  • Доступен извне кластера

LoadBalancer​

  • Создает внешний балансировщик нагрузки (в облаке)
  • Автоматически создает ClusterIP и NodePort
  • Получает внешний IP от провайдера

ExternalName​

  • Создает CNAME запись для внешнего сервиса
  • Не создает прокси или балансировщик

Примеры Service​

ClusterIP Service:

apiVersion: v1
kind: Service
metadata:
  name: nginx-service-clusterip
  namespace: default
spec:
  type: ClusterIP
  selector:
    app: nginx
  ports:
  - name: http
    port: 80
    targetPort: 80
    protocol: TCP

NodePort Service:

apiVersion: v1
kind: Service
metadata:
  name: nginx-service-nodeport
  namespace: default
spec:
  type: NodePort
  selector:
    app: nginx
  ports:
  - name: http
    port: 80
    targetPort: 80
    nodePort: 30080
    protocol: TCP

LoadBalancer Service:

apiVersion: v1
kind: Service
metadata:
  name: nginx-service-loadbalancer
  namespace: default
spec:
  type: LoadBalancer
  selector:
    app: nginx
  ports:
  - name: http
    port: 80
    targetPort: 80
    protocol: TCP

Проверки работоспособности (Health Checks)​

Kubernetes использует пробы (probes) для определения состояния контейнеров. Проверки выполняет kubelet.

Типы проб​

Startup Probe​

Проверка запуска - определяет, когда контейнер готов к работе.

Когда использовать:

  • Для приложений с долгим временем запуска
  • Когда нужно отключить другие пробы до завершения инициализации

Поведение:

  • Выполняется только при запуске контейнера
  • Блокирует выполнение liveness и readiness проб
  • При неудаче контейнер перезапускается

Liveness Probe​

Проверка жизнеспособности - определяет, нужно ли перезапустить контейнер.

Когда использовать:

  • Для обнаружения зависших приложений
  • При необходимости перезапуска проблемных контейнеров

Поведение:

  • Выполняется периодически во время работы контейнера
  • При неудаче контейнер перезапускается
  • Не влияет на готовность к обслуживанию трафика

Readiness Probe​

Проверка готовности - определяет, готов ли контейнер принимать трафик.

Когда использовать:

  • Для приложений, которым нужно время на прогрев
  • При зависимости от внешних сервисов

Поведение:

  • Выполняется периодически во время работы контейнера
  • При неудаче под исключается из Service endpoints
  • Контейнер не перезапускается

Методы проверки​

HTTP GET​

livenessProbe:
  httpGet:
    path: /health
    port: 8080
    httpHeaders:
    - name: Custom-Header
      value: health-check
  initialDelaySeconds: 30
  periodSeconds: 10
  timeoutSeconds: 5
  failureThreshold: 3

TCP Socket​

readinessProbe:
  tcpSocket:
    port: 5432
  initialDelaySeconds: 15
  periodSeconds: 5

Command Execution​

livenessProbe:
  exec:
    command:
    - /bin/sh
    - -c
    - "pgrep -f my-app"
  initialDelaySeconds: 30
  periodSeconds: 10

Параметры конфигурации​

  • initialDelaySeconds - задержка перед первой проверкой
  • periodSeconds - интервал между проверками
  • timeoutSeconds - таймаут для одной проверки
  • successThreshold - количество успешных проверок для восстановления
  • failureThreshold - количество неудачных проверок для сбоя

Жизненный цикл запроса в Kubernetes​

Рассмотрим, что происходит при выполнении команды kubectl apply -f deployment.yaml:

1. Отправка запроса​

kubectl apply -f deployment.yaml -n production

Процесс:

  1. kubectl читает конфигурацию и отправляет HTTPS запрос к API Server
  2. API Server получает запрос и начинает его обработку

2. Аутентификация и авторизация​

API Server выполняет:

  • Аутентификация - проверяет подлинность пользователя (токены, сертификаты)
  • Авторизация - проверяет права доступа (RBAC)
  • Admission Control - применяет политики и мутации

3. Валидация и сохранение​

API Server:

  • Валидирует YAML манифест
  • Сохраняет объект в etcd
  • Возвращает подтверждение клиенту

4. Обработка контроллерами​

Deployment Controller:

  • Обнаруживает новый Deployment в etcd
  • Создает соответствующий ReplicaSet
  • Записывает ReplicaSet в etcd

ReplicaSet Controller:

  • Обнаруживает новый ReplicaSet
  • Создает необходимое количество Pod объектов
  • Записывает Pod спецификации в etcd

5. Планирование​

Scheduler:

  • Обнаруживает неназначенные поды в etcd
  • Анализирует доступные ноды и требования подов
  • Принимает решение о размещении
  • Обновляет спецификацию пода с назначенной нодой в etcd

6. Запуск на ноде​

Kubelet на выбранной ноде:

  • Обнаруживает назначенный ему под
  • Взаимодействует с Container Runtime (containerd, Docker)
  • Скачивает образы контейнеров
  • Запускает контейнеры
  • Отправляет статус обратно в API Server

7. Сетевое взаимодействие​

Kube-proxy:

  • Обновляет правила iptables/IPVS для новых сервисов
  • Обеспечивает доступность подов через Service

Схема взаимодействия​

graph TD
    A[kubectl] --> B[API Server]
    B --> C[etcd]
    C --> D[Controllers]
    C --> E[Scheduler]
    C --> F[Kubelet]
    F --> G[Container Runtime]
    F --> H[Kube-proxy]
Важно понимать

Все компоненты Kubernetes работают асинхронно и следуют принципу watch-loop:

  1. Наблюдают за изменениями в etcd
  2. Сравнивают текущее состояние с желаемым
  3. Предпринимают действия для достижения желаемого состояния

Дополнительные концепции​

Namespaces​

Виртуальные кластеры внутри физического кластера для изоляции ресурсов.

Системные namespace:

  • default - namespace по умолчанию
  • kube-system - системные компоненты Kubernetes
  • kube-public - общедоступные ресурсы
  • kube-node-lease - объекты lease для нод

ConfigMaps и Secrets​

ConfigMap - хранение конфигурационных данных:

apiVersion: v1
kind: ConfigMap
metadata:
  name: app-config
data:
  database_url: "postgresql://localhost:5432/myapp"
  debug_mode: "true"

Secret - хранение конфиденциальной информации:

apiVersion: v1
kind: Secret
metadata:
  name: app-secrets
type: Opaque
data:
  password: cGFzc3dvcmQxMjM=  # base64 encoded
  api-key: YWJjZGVmZ2hpams=   # base64 encoded

Persistent Volumes​

PersistentVolume (PV) - ресурс хранения в кластере:

apiVersion: v1
kind: PersistentVolume
metadata:
  name: pv-example
spec:
  capacity:
    storage: 10Gi
  accessModes:
  - ReadWriteOnce
  persistentVolumeReclaimPolicy: Retain
  storageClassName: fast-ssd
  hostPath:
    path: /data/pv-example

PersistentVolumeClaim (PVC) - запрос на хранение:

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: pvc-example
spec:
  accessModes:
  - ReadWriteOnce
  resources:
    requests:
      storage: 5Gi
  storageClassName: fast-ssd

Ingress​

Управление внешним доступом к сервисам в кластере:

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: example-ingress
  annotations:
    kubernetes.io/ingress.class: nginx
    cert-manager.io/cluster-issuer: letsencrypt
spec:
  tls:
  - hosts:
    - example.com
    secretName: example-tls
  rules:
  - host: example.com
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: web-service
            port:
              number: 80

Лучшие практики​

Ресурсы и лимиты​

Всегда указывайте requests и limits:

resources:
  requests:
    memory: "128Mi"
    cpu: "100m"
  limits:
    memory: "256Mi"
    cpu: "200m"

Проверки работоспособности​

Настройте все типы проб:

livenessProbe:
  httpGet:
    path: /health
    port: 8080
  initialDelaySeconds: 30
  periodSeconds: 10

readinessProbe:
  httpGet:
    path: /ready
    port: 8080
  initialDelaySeconds: 5
  periodSeconds: 5

startupProbe:
  httpGet:
    path: /startup
    port: 8080
  failureThreshold: 30
  periodSeconds: 10

Безопасность​

Используйте Security Context:

securityContext:
  runAsNonRoot: true
  runAsUser: 1000
  readOnlyRootFilesystem: true
  allowPrivilegeEscalation: false
  capabilities:
    drop:
    - ALL

Мониторинг​

Добавляйте метки для мониторинга:

metadata:
  labels:
    app: myapp
    version: v1.2.3
    environment: production
    team: backend

Полезные команды kubectl​

Основные команды​

# Создание ресурсов
kubectl apply -f manifest.yaml
kubectl create -f manifest.yaml

# Просмотр ресурсов
kubectl get pods -o wide
kubectl get services --all-namespaces
kubectl describe pod my-pod

# Удаление ресурсов
kubectl delete pod my-pod
kubectl delete -f manifest.yaml

# Логи и отладка
kubectl logs my-pod -f
kubectl exec -it my-pod -- /bin/bash
kubectl port-forward my-pod 8080:80

# Масштабирование
kubectl scale deployment my-app --replicas=5
kubectl autoscale deployment my-app --min=2 --max=10 --cpu-percent=80

Полезные флаги​

# Просмотр в разных форматах
kubectl get pods -o json
kubectl get pods -o yaml
kubectl get pods -o wide

# Фильтрация по лейблам
kubectl get pods -l app=nginx
kubectl get pods --field-selector=status.phase=Running

# Сортировка
kubectl get pods --sort-by='.metadata.creationTimestamp'
kubectl top pods --sort-by=memory
Дополнительные ресурсы
